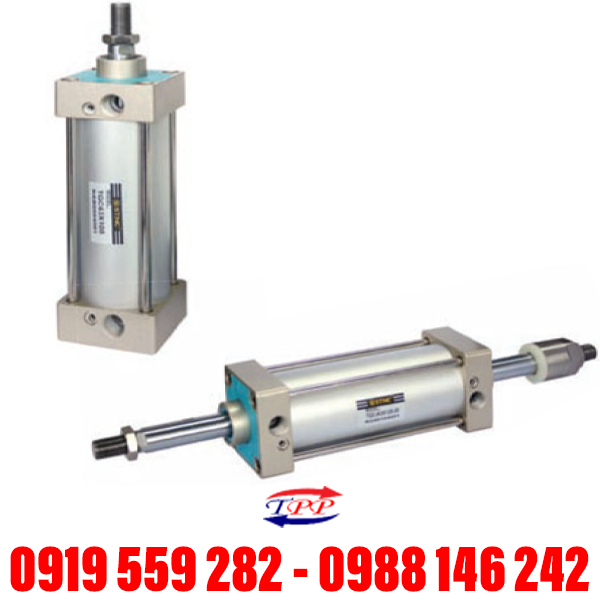

TGC-32,TGC-40,TGC-50,TGC-63,TGC-80,TGC-100,TGC-125,TGC-160,TGC-200,TGC-250 Xi Lanh Khí Nén STNC

Xi lanh tiêu chuẩn TGC Series: Thông số kỹ thuật, bảng giá và ứng dụng

Nếu bạn đang tìm kiếm thông tin chi tiết về các mã sản phẩm TGC-32, TGC-40, TGC-50, TGC-63, TGC-80, TGC-100, TGC-125, TGC-160, TGC-200, TGC-250, bài viết này cung cấp đầy đủ thông số kỹ thuật, cách chọn lựa và ứng dụng thực tế của từng loại xi lanh khí nén tiêu chuẩn từ nhà sản xuất STNC.

Tổng quan dòng xi lanh TGC Series

Xi lanh tiêu chuẩn TGC Series là dòng sản phẩm chất lượng cao, được thiết kế cho các ứng dụng tự động hóa công nghiệp, với khả năng hoạt động ổn định, bền bỉ và không cần bôi trơn thường xuyên.

Bảng tra thông số kỹ thuật chi tiết theo mã sản phẩm

Đặc điểm nổi bật của xi lanh TGC Series

✅ Không cần bôi trơn thường xuyên - Sử dụng vòng bi dầu, giảm chi phí bảo trì

✅ Giảm chấn điều chỉnh được - Hoạt động êm ái, giảm va đập cuối hành trình

✅ Nhiều kiểu lắp đặt - CA, LB, FB, MP, v.v. linh hoạt cho nhiều ứng dụng

✅ Phiên bản có nam châm - Tích hợp sensor từ giám sát vị trí piston

✅ Áp suất làm việc rộng - 0.1 đến 0.9 MPa

✅ Nhiệt độ hoạt động - -10°C đến 60°C

Công thức tính lực đẩy cho từng loại TGC

Lực đẩy được tính theo công thức: F = P × A

F: Lực đẩy (N hoặc kgf)

P: Áp suất làm việc (MPa hoặc kgf/cm²)

A: Diện tích piston (cm²)

Ví dụ:

TGC-50 ở áp suất 6 kgf/cm² cho lực đẩy: 19.63 × 6 = 117.78 kgf

TGC-100 ở áp suất 8 kgf/cm² cho lực đẩy: 78.53 × 8 = 628.24 kgf

Hướng dẫn chọn xi lanh TGC phù hợp

1. Chọn đường kính (Bore)

TGC-32, TGC-40: Ứng dụng nhẹ, lực yêu cầu dưới 100 kgf

TGC-50, TGC-63: Ứng dụng trung bình, lực 100-300 kgf

TGC-80, TGC-100: Ứng dụng nặng vừa, lực 300-800 kgf

TGC-125 đến TGC-250: Ứng dụng nặng, lực trên 800 kgf

2. Chọn hành trình (Stroke)

Mỗi mã sản phẩm có dải hành trình từ 25mm đến 1000mm

Chọn hành trình ngắn nhất đáp ứng yêu cầu để tăng độ cứng vững

Hành trình tối đa cho phép lên đến 2000mm (cần tư vấn kỹ thuật)

3. Chọn kiểu lắp

CA: Gá mặt trước - LB: Gá chân - FB: Gá mặt bích - MP: Gá mặt bích trung tâm

Ứng dụng thực tế của từng loại TGC

Xi lanh cỡ nhỏ (TGC-32, TGC-40) : Máy đóng gói nhỏ,Hệ thống phân loại sản phẩm,Thiết bị y tế, dụng cụ tự động hóa.

Xi lanh cỡ trung (TGC-50, TGC-63, TGC-80): Máy ép, máy dập, Hệ thống nâng hạ bàn Robot công nghiệp, Cửa tự động.

Xi lanh cỡ lớn (TGC-100 đến TGC-250): Máy ép thủy lực phụ trợ, Hệ thống kẹp giữ khuôn, Thiết bị nâng hạ trọng tải lớn, Máy móc ngành xi măng, gỗ, thép.

Bảng giá tham khảo (cập nhật)

(Lưu ý: Giá có thể thay đổi tùy hành trình, kiểu lắp và số lượng) hành trình, kiểu lắp và số lượng)

Hướng dẫn đặt hàng chính xác

Mã đặt hàng đầy đủ: TGC-[Bore]×[Stroke]-[Mounting Type]-[Magnet Option]

Ví dụ:

TGC-50×200-CA: Xi lanh Ø50mm, hành trình 200mm, lắp mặt trước, không nam châm

TGC-100×500-LB-S: Xi lanh Ø100mm, hành trình 500mm, lắp chân, có nam châm

Cam kết chất lượng từ STNC

Áp suất thử nghiệm: 1.35 MPa

Bảo hành: 12 tháng

Xuất xứ: Đài Loan Tiêu chuẩn: ISO 6431, VDMA 24562, JIS B8377


Liên hệ ngay để nhận báo giá chi tiết và tư vấn kỹ thuật cho từng mã sản phẩm TGC-32 đến TGC-250 phù hợp với nhu cầu sử dụng của bạn.

Lưu ý: Thông số kỹ thuật có thể thay đổi theo từng đợt sản xuất, vui lòng liên hệ để nhận catalogue mới nhất từ STNC.
